Care este ieșirea nominală a unui transformator curent?
În calitate de furnizor experimentat de transformatori actuali, am asistat de prima dată la rolul critic pe care le joacă aceste dispozitive în sistemele electrice. Una dintre cele mai frecvente întrebări ale clienților noștri este despre ieșirea nominală a unui transformator curent. În această postare pe blog, voi aprofunda conceptul de producție nominală, semnificația acesteia și modul în care acesta are impact asupra performanței transformatoarelor actuale.
Înțelegerea elementelor de bază ale transformatoarelor actuale
Înainte de a ne scufunda în ieșirea nominală, să trecem în revistă pe scurt care este un transformator curent. Un transformator de curent (CT) este un tip de transformator de instrumente care este conceput pentru a măsura curentul electric într -un circuit. Funcționează prin coborârea curentului ridicat din circuitul primar la un curent mai mic și măsurabil în circuitul secundar. Acest curent inferior este apoi utilizat de contoare, relee și alte dispozitive pentru măsurare, protecție și control.
Înfășurarea principală a unui transformator de curent este conectată în serie cu circuitul care transportă curentul care trebuie măsurat, în timp ce înfășurarea secundară este conectată la dispozitivul de măsurare sau de protecție. Raportul dintre curentul primar și curentul secundar este cunoscut sub numele de raportul de viraje, care este determinat de numărul de rotații în înfășurările primare și secundare.
Care este ieșirea nominală a unui transformator curent?
Ieșirea nominală a unui transformator de curent se referă la sarcina maximă (încărcarea) pe care transformatorul o poate furniza circuitului secundar, menținând în același timp precizia specificată. Acesta este de obicei exprimat în amperi volt (VA) la un factor de putere specific (de obicei 0,8 întârziere). Ieșirea nominală este un parametru important, deoarece determină tipul și dimensiunea dispozitivelor de măsurare sau de protecție care pot fi conectate la circuitul secundar al transformatorului curent.
Când sarcina de pe circuitul secundar depășește ieșirea nominală a transformatorului curent, acuratețea transformatorului va fi afectată. Transformatorul poate deveni saturat, ceea ce duce la măsurători de curent inexacte și poate compromite performanța sistemelor de protecție și control. Prin urmare, este crucial să selectați un transformator curent cu o ieșire nominală adecvată pentru povara circuitului secundar.
Factori care afectează producția nominală
Mai mulți factori pot afecta producția nominală a unui transformator curent:
- Material de bază: Tipul de material de bază utilizat în transformatorul curent are un impact semnificativ asupra producției sale nominale. Materialele de bază - de înaltă calitate, cum ar fi oțelul de siliciu sau metalul amorf, pot oferi proprietăți magnetice mai bune, permițând transformatorului să gestioneze sarcini mai mari fără saturație.
- Numărul de viraje: Numărul de rotații în înfășurările primare și secundare afectează și producția nominală. Un număr mai mare de rotații în înfășurarea secundară poate crește tensiunea de ieșire și, prin urmare, ieșirea nominală a transformatorului.
- Cross - Zona secțională a înfășurărilor: Zona de secțiune încrucișată a înfășurărilor primare și secundare determină cantitatea de curent care poate trece prin ele. O zonă încrucișată mai mare permite capacitatea de transport mai mare - care poate crește producția nominală a transformatorului.
- Temperatură: Temperatura poate avea un impact semnificativ asupra performanței unui transformator curent. Pe măsură ce temperatura crește, rezistența înfășurărilor crește, ceea ce poate reduce tensiunea de ieșire și ieșirea nominală a transformatorului.
Importanța selectării ieșirii clasificate corecte
Selectarea ieșirii clasificate potrivite pentru un transformator curent este crucială din mai multe motive:
- Precizie: Un transformator curent cu o ieșire nominală corespunzătoare asigură măsurarea curentă exactă. Dacă povara pe circuitul secundar este prea mare, transformatorul se poate satura, ceea ce duce la lecturi inexacte. Pe de altă parte, dacă sarcina este prea scăzută, transformatorul poate să nu funcționeze la performanța sa optimă, afectând și precizia măsurătorilor.
- Protecție și control: În sistemele de energie electrică, transformatoarele de curent sunt utilizate în scopuri de protecție și control. Un transformator curent cu ieșirea nominală corectă este esențială pentru funcționarea corectă a releelor de protecție și a altor dispozitive de control. Ieșirea nominală incorectă poate duce la declanșarea falsă sau la eșecul de a călători în caz de defecțiune, care poate avea consecințe grave pentru siguranța și fiabilitatea sistemului de alimentare.
- Cost - eficacitate: Selectarea unui transformator curent cu ieșirea nominală dreaptă poate fi, de asemenea, eficientă. Utilizarea unui transformator cu o ieșire nominală mult mai mare decât este necesar poate duce la costuri inutile, în timp ce utilizarea unui transformator cu o ieșire nominală care este prea mică poate duce la probleme de performanță și la daune potențiale ale echipamentelor.
Ofertele noastre actuale de transformare
În calitate de furnizor principal de transformatoare actuale, oferim o gamă largă de produse cu rezultate diferite pentru a răspunde nevoilor diverse ale clienților noștri. NoastreTransformatorul curent de împărțire DPeste o alegere populară pentru aplicațiile în care sunt necesare instalarea ușoară și flexibilitatea. Este conceput pentru a oferi o măsurare exactă a curentului cu o ieșire nominală adecvată pentru o varietate de sarcini secundare.

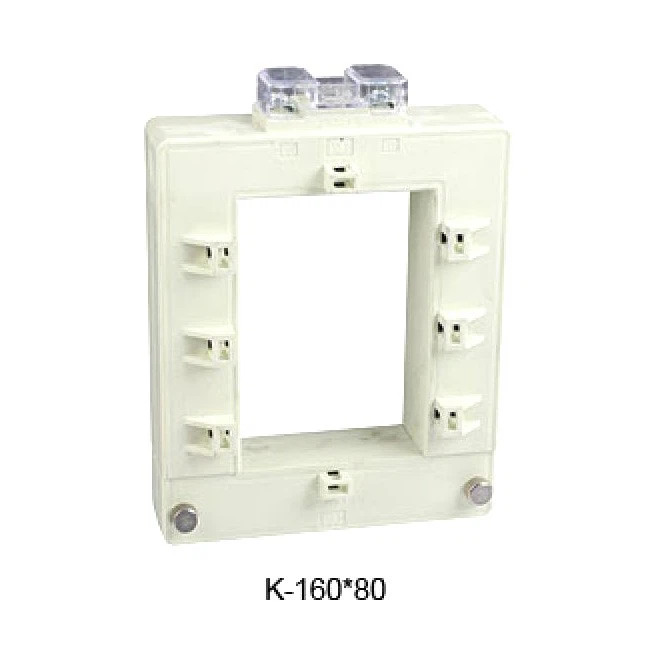

CHK - 0,66/k transformator de curent împărțiteste o altă opțiune excelentă. Este cunoscut pentru precizia și fiabilitatea sa ridicată, ceea ce o face ideală pentru aplicații critice în sistemele de distribuție a energiei.
NoastreNoile transformatoare de curent DPsunt concepute cu cele mai noi tehnologii și materiale de înaltă calitate, oferind o gamă largă de producții nominale pentru a găzdui diferite sarcini de circuit secundar. Aceste transformatoare sunt potrivite pentru diverse industrii, inclusiv generarea de energie electrică, transmiterea și distribuția.
Cum se determină ieșirea nominală corespunzătoare
Pentru a determina ieșirea evaluată corespunzătoare pentru un transformator curent, trebuie să luați în considerare următorii pași:
- Calculați povara: În primul rând, calculați povara totală a circuitului secundar. Aceasta include impedanța dispozitivelor de măsurare sau de protecție, firele de conectare și orice alte componente din circuitul secundar.
- Luați în considerare clasa de precizie: Diferite aplicații necesită diferite niveluri de precizie. Clasele de precizie mai mare necesită de obicei un transformator curent cu o ieșire mai mare pentru a menține precizia specificată în diferite condiții de operare.
- Cont pentru extinderea viitoare: Când selectați un transformator curent, este important să luăm în considerare și extinderea viitoare a sistemului electric. Dacă există posibilitatea de a adăuga mai multe dispozitive de măsurare sau de protecție în viitor, poate fi necesar să alegeți un transformator actual cu o ieșire mai mare pentru a se adapta povarălor crescute.
Contactați -ne pentru nevoile dvs. de transformare actuale
Dacă sunteți pe piață pentru un transformator actual și aveți nevoie de asistență în selectarea produsului potrivit cu producția de evaluare corespunzătoare, echipa noastră de experți este aici pentru a vă ajuta. Avem o experiență vastă în domeniul transformatoarelor actuale și vă putem oferi sfaturi profesionale și soluții personalizate. Indiferent dacă aveți nevoie de un singur transformator de curent pentru un proiect mic sau o sursă de scară largă pentru o centrală electrică, vă putem îndeplini cerințele.
Nu ezitați să ne adresați mai multe informații sau să începeți o discuție despre achiziții. Așteptăm cu nerăbdare să lucrăm cu dvs. pentru a asigura funcționarea fiabilă și precisă a sistemelor dvs. electrice.
Referințe
- „Sisteme electrice de energie electrică: proiectare și analiză” de J. Duncan Glover, Mulukutla S. Sarma și Thomas J. Overbye.
- „Transformatoare de instrumente: teorie, design și aplicație” de RA Stout.
- Documentația tehnică a producătorului privind transformatoarele actuale.
