Un transformator de curent diferenţial (DCT) este un dispozitiv crucial utilizat pe scară largă în sistemele de alimentare electrică pentru diverse scopuri de protecţie şi monitorizare. În calitate de furnizor de transformatoare de curent, înțelegerea principiului unui transformator de curent diferențial este esențială pentru furnizarea de produse de înaltă calitate și asistență tehnică clienților noștri.
Conceptul de bază al transformatoarelor de curent
Înainte de a aborda principiul transformatoarelor de curent diferențial, este necesar să înțelegem conceptul de bază al transformatoarelor de curent (CT). Un transformator de curent este un transformator de instrument care este proiectat să producă un curent alternativ în înfășurarea sa secundară proporțional cu curentul care curge în înfășurarea sa primară. Înfășurarea primară este de obicei conectată în serie cu circuitul în care curentul trebuie să fie măsurat sau monitorizat, în timp ce înfășurarea secundară este conectată la instrumente de măsură, relee sau alte dispozitive.
Raportul de spire al unui transformator de curent este definit ca raportul dintre numărul de spire din înfășurarea primară ($N_p$) și numărul de spire din înfășurarea secundară ($N_s$). Din punct de vedere matematic, raportul de spire $n=\frac{N_p}{N_s}$. Curentul din înfășurarea secundară $I_s$ este legat de curentul din înfășurarea primară $I_p$ prin ecuația $I_s=\frac{I_p}{n}$, presupunând un transformator ideal fără pierderi.
Principiul transformatoarelor de curent diferențial
Mecanism de lucru
Un transformator de curent diferențial funcționează pe baza principiului comparării curenților care intră și ies dintr-o zonă protejată. Într-un sistem de alimentare, o zonă protejată poate fi un transformator, un generator, o bară colectoare sau o secțiune a unei linii de transport. Transformatorul de curent diferenţial măsoară diferenţa dintre curenţii la cele două capete ale zonei protejate.
Să presupunem că avem o zonă protejată cu două transformatoare de curent instalate la cele două capete. Curenții primari care intră și ies din zona protejată sunt $I_{p1}$ și, respectiv, $I_{p2}$. Curenții secundari ai celor două transformatoare de curent sunt $I_{s1}$ și $I_{s2}$.
În condiții normale de funcționare, când nu există nicio defecțiune în zona protejată, suma algebrică a curenților care intră și ies din zonă este zero, adică $I_{p1}-I_{p2} = 0$. Conform raportului spire - raport al transformatoarelor de curent, curenții secundari satisfac și $I_{s1}-I_{s2}=0$.
Cu toate acestea, atunci când apare o defecțiune în zona protejată, echilibrul curenților este perturbat. De exemplu, în cazul unei defecțiuni de scurtcircuit, curent suplimentar va curge prin punctul de defecțiune. Ca rezultat, suma algebrică a curenților primari $I_{p1}-I_{p2}\neq0$ și curenții secundari vor avea, de asemenea, o diferență diferită de zero, adică $I_{s1}-I_{s2}\neq0$.
Acest curent diferenţial diferit de zero este apoi detectat de un releu diferenţial conectat la înfăşurările secundare ale transformatoarelor de curent diferenţial. Când curentul diferențial depășește o valoare de prag prestabilită, releul diferențial va funcționa și va trimite un semnal de declanșare întrerupătoarelor, izolând secțiunea defectă de restul sistemului de alimentare.
Reprezentare matematică
Curentul diferenţial $I_d$ poate fi exprimat ca diferenţa dintre curenţii secundari ai transformatoarelor de curent la cele două capete ale zonei protejate. Fie $I_d = I_{s1}-I_{s2}$.
Pentru un sistem de transformator de curent diferenţial ideal, curentul diferenţial este zero în condiţii normale. Dar în aplicațiile din lumea reală, există mai mulți factori care pot provoca un curent diferențial diferit de zero chiar și în condiții normale, cum ar fi:
- Erori de raport CT: Raportul efectiv de spire al transformatoarelor de curent poate să devieze de la valoarea nominală, rezultând mici diferențe ale curenților secundari.
- Curenți de magnetizare: Curentul de magnetizare al nucleelor transformatoarelor de curent poate provoca dezechilibru în curenții secundari.
- Erori de unghi de fază: Este posibil ca unghiurile de fază ale curenților secundari să nu fie exact aceleași din cauza caracteristicilor magnetice ale miezurilor transformatoarelor de curent.
Pentru a compensa aceste erori, schemele moderne de protecție diferențială folosesc adesea algoritmi și tehnici avansate, cum ar fi compensarea raportului și compensarea fază.
Aplicații ale transformatoarelor de curent diferențial
Protecția transformatorului
În protecția transformatorului, transformatoarele de curent diferențial sunt utilizate pentru a detecta defecțiunile interne ale transformatorului. Prin compararea curenților de pe părțile primar și secundar ale transformatorului, sistemul de protecție diferențială poate identifica rapid defecțiuni, cum ar fi scurtcircuite între spire, scurtcircuite fază la fază și defecțiuni la pământ în interiorul transformatorului.
Protecția generatorului
Pentru generatoare, transformatoare de curent diferenţial sunt instalate la înfăşurările statorului pentru a monitoriza echilibrul curentului. Orice abatere în echilibrul curentului poate indica o defecțiune a generatorului, cum ar fi un scurtcircuit al înfășurării statorului. Protecția diferențială poate apoi izola rapid generatorul de sistemul de alimentare pentru a preveni deteriorarea ulterioară.
Protecția barelor colectoare
Protecția barelor colectoare este o altă aplicație importantă a transformatoarelor de curent diferențial. Măsurând curenții care intră și ies din bara, sistemul de protecție diferențială poate detecta defecțiuni precum scurtcircuite pe bara. Acest lucru este crucial pentru menținerea stabilității și fiabilității sistemului de alimentare.
Ofertele noastre de produse

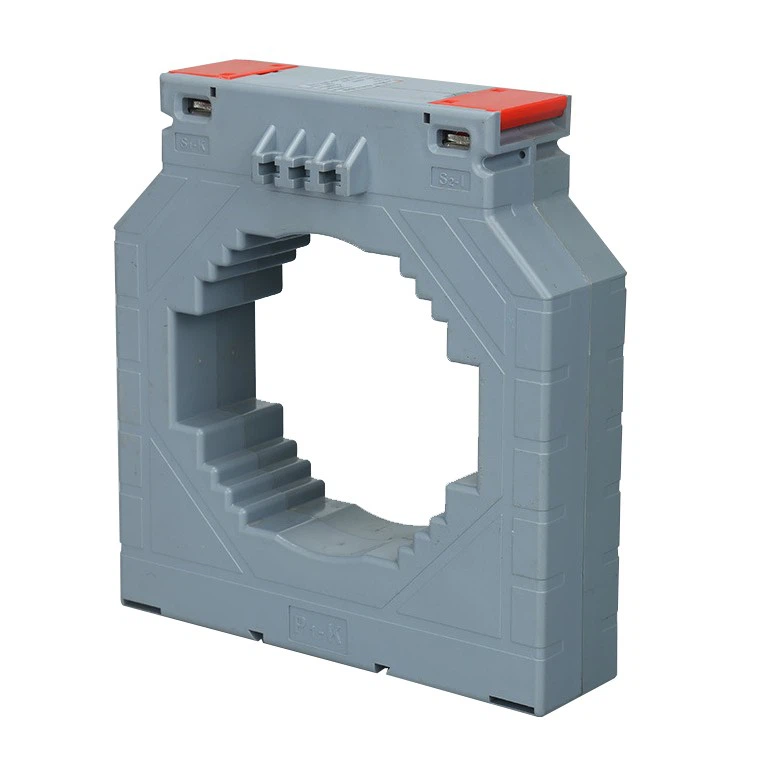

În calitate de furnizor de transformatoare de curent, oferim o gamă largă de transformatoare de curent de înaltă calitate, inclusiv transformatoare de curent diferenţial. Portofoliul nostru de produse includeTransformator de curent seria CA, care este proiectat pentru aplicații de joasă tensiune cu precizie și fiabilitate ridicate. Seria CA prezintă tehnici avansate de proiectare și producție, asigurând măsurarea și protecția exactă a curentului.
