Hei acolo! În calitate de furnizor de transformatoare curente împărțite, am avut partea mea corectă de experiențe care se ocupă de aceste dispozitive. Transformatoarele de curent împărțite sunt super utile într -o grămadă de aplicații, de la monitorizarea curenților electrici până la protejarea sistemelor electrice. Dar, ca orice echipament, trebuie să fie optimizați pentru a efectua cel mai bine. În această postare pe blog, voi împărtăși câteva sfaturi despre cum să optimizez performanța unui transformator cu curent împărțit.
Înțelegerea transformatoarelor de curent împărțite
În primul rând, să trecem repede peste ce sunt transformatoarele de curent împărțite. Sunt practic un tip de transformator curent care poate fi instalat cu ușurință în jurul unui conductor, fără a fi nevoie să deconectați conductorul. Acest lucru le face cu adevărat convenabile pentru reamenajare sau pentru aplicații în care nu este practic să utilizați un transformator tradițional de curent cu miez solid.
Modul în care funcționează este destul de simplu. Când un curent electric curge prin conductor că transformatorul curentului împărțit este înfășurat, creează un câmp magnetic. Acest câmp magnetic induce apoi un curent în înfășurarea secundară a transformatorului, care poate fi măsurat și utilizat pentru a determina curentul care curge prin conductorul primar.
Instalare corectă
Unul dintre cei mai importanți factori în optimizarea performanței unui transformator cu curent împărțit este instalarea corectă. Iată câteva puncte cheie de care trebuie să țineți cont:
- Aliniere:Asigurați -vă că transformatorul de curent împărțit este aliniat corespunzător cu conductorul. Ar trebui să fie centrat în jurul conductorului, iar cele două jumătăți ale miezului despărțit ar trebui să fie strâns închise. Orice lacune sau aliniere necorespunzătoare poate provoca măsurători inexacte.
- Curăţenie:Înainte de a instala transformatorul, asigurați -vă că suprafața conductorului este curată. Dirt, grăsime sau alți contaminanți pot interfera cu cuplarea magnetică dintre conductor și transformator, ceea ce duce la erori de măsurare.
- Strângerea:Utilizați instrumentele adecvate pentru a strânge mecanismul de prindere a transformatorului de curent împărțit. Ar trebui să fie suficient de strâns pentru a asigura un contact bun între miez și conductor, dar nu atât de strâns încât dăunează transformatorului sau conductorului.
Selectarea transformatorului din dreapta
Alegerea transformatorului de curent divizat potrivit pentru aplicația dvs. este crucială. Iată câteva lucruri de luat în considerare:
- Evaluare curentă:Evaluarea curentă a transformatorului ar trebui să fie adecvată pentru curentul maxim pe care așteptați să îl măsurați. Dacă ratingul curent este prea scăzut, transformatorul se poate satura, ceea ce duce la măsurători inexacte. Pe de altă parte, dacă ratingul curent este prea mare, sensibilitatea transformatorului poate fi redusă.
- Clasa de precizie:Transformatoarele de curent împărțite diferite au clase de precizie diferite. Clasa de precizie determină eroarea maximă pe care transformatorul o poate avea în măsurătorile sale. Pentru aplicații în care este necesară o precizie ridicată, cum ar fi contorizarea, ar trebui să alegeți un transformator cu o clasă de înaltă precizie.
- Interval de frecvență:Asigurați -vă că transformatorul este potrivit pentru intervalul de frecvență al sistemului electric. Majoritatea transformatoarelor de curent împărțit sunt proiectate pentru a fi utilizate cu sisteme de 50 sau 60 Hz, dar unele pot fi potrivite pentru utilizare cu frecvențe mai mari.
Calibrare
Calibrarea regulată este esențială pentru a asigura exactitatea unui transformator de curent împărțit. În timp, performanța transformatorului se poate degrada din cauza unor factori precum schimbările de temperatură, stresul mecanic sau îmbătrânirea. Calibrarea transformatorului la intervale regulate, puteți detecta și corecta orice erori de măsurare.
- Echipament de calibrare:Utilizați o sursă de curent de referință calibrată și un instrument de măsurare de înaltă precizie pentru a calibra transformatorul de curent împărțit. Echipamentul de calibrare ar trebui să aibă o precizie mai mare decât transformatorul calibrat.
- Procedura de calibrare:Urmați instrucțiunile producătorului pentru calibrarea transformatorului. De obicei, procedura de calibrare implică aplicarea unui curent cunoscut la conductorul primar și măsurarea producției secundare. Ieșirea măsurată este apoi comparată cu ieșirea preconizată și orice erori sunt ajustate.
Temperatură și considerații de mediu
Temperatura și condițiile de mediu pot avea un impact semnificativ asupra performanței unui transformator de curent împărțit. Iată câteva lucruri de care trebuie să țineți cont:
- Interval de temperatură:Asigurați -vă că transformatorul este evaluat pentru intervalul de temperatură al mediului în care va fi instalat. Temperaturile extreme pot determina schimbarea proprietăților magnetice ale miezului, ceea ce duce la erori de măsurare.
- Umiditate și umiditate:Umiditatea ridicată sau umiditatea pot provoca coroziune și deteriorare a transformatorului. Dacă transformatorul este instalat într -un mediu umed sau umed, acesta trebuie protejat cu o incintă adecvată.
- Vibrații și șoc:Vibrațiile și șocul pot determina miezul transformatorului să se schimbe sau să devină nealiniate greșit, ceea ce duce la măsurători inexacte. Dacă transformatorul este instalat într -un mediu cu niveluri ridicate de vibrații sau șoc, acesta trebuie montat în siguranță pentru a minimiza efectele.
Folosind produsele noastre

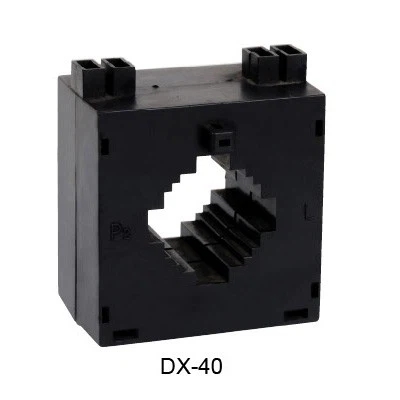

La compania noastră, oferim o serie de transformatoare curente împărțite de înaltă calitate, inclusivTransformator de curent al seriei CA,Transformator de curent al seriei DX, șiTransformator de curent al seriei DSC. Aceste transformatoare sunt concepute pentru a oferi performanțe precise și fiabile într -o varietate de aplicații.
Transformatorul nostru de curent al seriei CA este cunoscut pentru precizia ridicată și gama largă de curent. Este potrivit pentru utilizare atât în aplicațiile industriale, cât și în cele comerciale. Transformerul de curent al seriei DX oferă performanțe excelente într-un design compact, ceea ce îl face ideal pentru instalațiile limitate spațiu. Și transformatorul de curent al seriei DSC este proiectat pentru aplicații de contorizare de înaltă precizie.
Contactați -ne pentru cumpărare și consultare
Dacă doriți să optimizați performanța sistemelor dvs. electrice cu transformatoarele noastre de curent împărțite sau aveți întrebări cu privire la produsele noastre, nu ezitați să ajungeți. Suntem aici pentru a vă ajuta să găsiți soluția potrivită pentru nevoile dvs. specifice. Indiferent dacă sunteți o afacere mică sau o mare instalație industrială, avem expertiză și produse pentru a vă îndeplini cerințele.
Referințe
- Grover, FW (1946). Calcule de inductanță: formule și tabele de lucru. Publicații Dover.
- IEEE Standard C57.13-2016. Cerințe standard IEEE pentru transformatoarele de instrumente.
